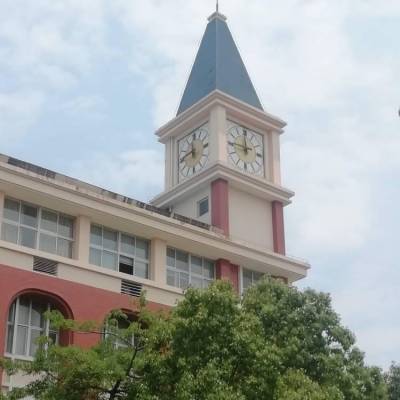

科信建筑塔钟产品结构:

时钟系统分为室内和室外两部分,其中室内又分为母钟系统和PC机监控等部分。

室外是子钟部分，又可分为机芯、指针、刻度、照明系统等部分。

● 原理介绍

母钟自身有时钟电路，产生秒信号，其精度是 0.04秒/日，同时CPU不断接收GPS信号机来的时间信号，对其自身的时间信号校正，从而***其时间信号的***度。

母钟不断的将时间信号发送给子钟，子钟在时间累积到15秒时，输出驱动信号驱动电机工作，完成走时。

子钟将其状态回传给母钟，接受母钟的监控。同时子钟走时还受反馈开关的监控，从而***整个子钟构成一个闭环系统。而母钟与子钟又构成一个大的闭环系统，所以***了整个系统的准确无误。

● 母钟部分：

a）控制系统：母钟是系统的控制中心，由母钟发出系统的各种控制命令和控制信号来控制整个系统工作。

母钟有时钟系统，它的计时精度是系统的计时精度。系统有电时，系统的计时精度为0.04秒/日，在掉电时，系统内部计时可维持10年以上。

母钟控制子钟的走时。在系统安装时，需要在母钟上调整子钟的时间，母钟CPU根据子钟和母钟的时间决定子钟是正常走时、正向加快或是反向加快。系统在任何时刻掉电，母钟能记忆各面子钟的时间，在下次系统上电时，母钟根据记忆的子钟时间继续走时。主控机箱控制每面子钟的走时需要9根电线，其中6根电线是电机驱动线，3根是机芯反馈线。

b）机柜：母钟采用塔钟专用户外防水型机柜，高度为1200mm，内设电源及门锁，正面、背板及旁板均可脱卸，表面在喷塑前作酸洗、磷化处理和热镀锌处理，外表面达到国标2级，内表面达到国标4级，喷塑表面为亚光，色泽均匀。表面平整度在案平方米面积内不超过1mm，表面折角处无皱纹、裂纹、毛刺、焊接等痕迹，门与框的缝隙小于1.5mm,四周缝隙均采用防水设计，门开启灵活，无卡阻现象。

●子钟部分：

1、机械执行部分：

a、机芯外观：机芯轴经过镀烙处理，外壳经过喷塑处理；机芯全封闭，无须换油，防腐，防湿，防震，噪音小，磨损小，使用寿命长。

b、机芯构造：本公司所生产塔钟的驱动方式为恒流斩波方式机芯

1)电机轴与蜗杆轴是刚性连接，容易***两轴同心。

2)首级采用蜗轮辐结构，迅速降低传动比，结构更简单紧凑，使原本复杂的机芯变速结构变为非常简单的小型减速箱，更容易***质量。

3)改变传统的连接方式，更紧凑、合理，使机芯运行、可靠。

4)这种机芯针对恒流斩波电路设计非常适合于恒流斩波电路驱动方式。

2、电气控制部分：

a、时间信号：子钟CPU（AT89C51）每秒接收一次母钟来的标准时间信号，然后同其本身的走时时间做比较，决定其走时（正常走时，追赶，反转，等待）。

b、走时监控：在机芯轴上增加一个反馈开关，引入另一个闭环控制，随时将钟针的走时位置反馈给子钟CPU，子钟CPU根据其内部记忆的走时时间（理论走时位置），反馈开关来的反馈信号（实际走时位置），进行比较，从而随时调节钟针的位置，***走时的***。

c、驱动电路：采用恒流斩波驱动方式，引入闭环控制***恒流，并且***电机运转平稳不失步，功耗小（只有恒压驱动功率的1/6），走时准确。原理如下：

子钟CPU以15KHZ的频率向驱动电路发送控制信号，在信号的上升沿锁存由CPU来的驱动信号，在驱动信号的低电平时开启驱动，驱动步进电机运行一步，此时电路中的反馈电阻随时监控电流，当达到一定值时，反馈信号开启反馈回路，驱动电路截止，电流回落，当电流回落到一定值时反馈回路关闭，驱动回路打开，如此循环，***整个驱动电路的恒流

3、照明部分

a、照明区间：一天24小时内任意时刻均可设置照明，出厂设置为下午17点—次日凌晨6点。

b、发光体：外照明时，发光体采用直径为5的发光二极管，颜色为红绿黄三种，其发光强度典型值为600mcd，波长为640nm红/525nm绿，寿命大于10万小时； 内照明时，发光体采用飞利浦冷光灯管，光照柔和均匀，可供数年的持续照明。

c、照明电源：为24V交流供电。
